Комбинированные защитные ограждающие конструкции с противоосколочными элементами

Что такое комбинированные ЗОК и почему одного барьера недостаточно

Комбинированные защитные ограждающие конструкции — это многоуровневые системы физической защиты, которые сочетают несколько типов барьеров в едином комплексе: улавливающие сетки, стальные тросовые завесы, пространственные опоры и противоосколочные элементы. В отличие от моноконструкций, где защитную функцию выполняет один барьер, комбинированное решение распределяет ударную и осколочную нагрузку между независимыми контурами.

Практика показывает: одного барьера недостаточно. Даже если сетка останавливает дрон, взрыв боевой части порождает вторичные поражающие факторы — осколки корпуса, кумулятивную струю и воздушную ударную волну. Именно для нейтрализации этих угроз в состав ЗОК включаются противоосколочные элементы: баллистические маты, противоосколочные панели и стенки, которые принимают на себя осколочный поток и гасят кинетическую энергию до контакта с защищаемым объектом.

Соответствие СП 542.1325800.2024 — нормативная основа для комбинированных решений

Все комбинированные решения разрабатываются в соответствии со СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» (утв. Приказом Минстроя России от 25.12.2024 № 910/пр, введён в действие с 26.01.2025).

С 26 сентября 2026 года действует Изменение № 1 к СП 542.1325800.2024, утверждённое приказом Минстроя России от 25.08.2026 № 566/пр. Ключевые изменения, непосредственно касающиеся комбинированных систем с противоосколочными элементами:

• Введён термин «приемлемый ущерб» — допустимая степень повреждения объекта, устанавливаемая эксплуатирующей организацией в задании на проектирование;

• Введено понятие «расстояние безопасности» — минимальное расстояние между ЗОК и объектом, гарантирующее соблюдение уровня приемлемого ущерба с учётом прогиба сетки и взрывной нагрузки;

• Нагрузка от «падения БПЛА» заменена на расчёт динамического удара с учётом наиболее неблагоприятных точек и направлений;

• Скорректированы сочетания нагрузок, добавлен расчётный случай обрыва опорного элемента;

• Требования к противоосколочной защите расширены, конкретизированы правила приёмки и периодического контроля состояния конструкций;

• Область применения расширена на технологическое оборудование, открытые площадки и некапитальные быстровозводимые сооружения.

СП 542.1325800.2024 выделяет три категории ЗОК: с использованием сетчатых конструкций; с использованием сетчатых конструкций и защитных противоосколочных экранов; рассчитанные на воздействие контактного взрыва ВВ. Комбинированные решения объединяют все три категории в едином комплексе. В части конструктивных решений свод правил выделяет опорные и дополнительные сетки, ограждения из стальных тросов, опоры, растяжки, фундаменты, тюфяки, маты и противоосколочные стенки.

Как устроена двухконтурная комбинированная защита

Наиболее эффективная схема комбинированной ЗОК — двухконтурная система, в которой каждый контур решает свою задачу:

Наружный контур — перехват дрона

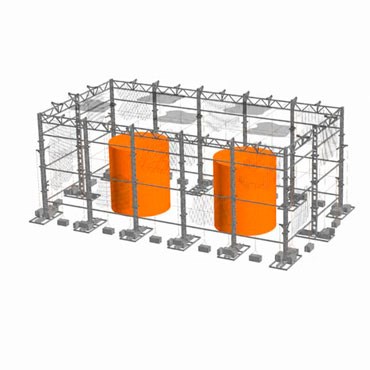

Наружный контур устанавливается на независимых опорах, которые выполняются из металлических составных сквозных колонн. Между опорами натягивается система стальных тросов и растяжек, поверх которой монтируется защитная сетка. Наружный контур предназначен для перехвата самого беспилотника: дрон физически останавливается сеткой или тросом до контакта с защищаемым объектом. В зависимости от класса угрозы устанавливается один или несколько контуров сетки, что позволяет вынести точку детонации за пределы объекта.

Внутренний контур — улавливание осколков

Внутренний контур выполняется на зависимых опорных конструкциях, которые устанавливаются непосредственно на каркас защищаемого здания. Этот контур предназначен только для улавливания осколков после детонации взрывчатых веществ. Противоосколочные элементы внутреннего контура принимают на себя вторичные поражающие факторы и не допускают их контакта с несущими конструкциями и технологическим оборудованием.

Такое разделение функций — независимые опоры для восприятия ударных нагрузок и зависимые опоры для улавливания осколков — является ключевым принципом комбинированной защиты критически важных объектов.

Противоосколочные элементы: технические характеристики

Баллистические маты (бронематы)

Многослойная гибкая защита из сверхвысокомолекулярного полиэтилена (СВМПЭ) или арамидного волокна. Выпускается в классах защиты с различным количеством слоёв — 25, 36, 50. Механизм защиты: внешний слой не даёт проникнуть поражающему элементу внутрь, внутренний — защищает от ударной волны и распределяет кинетическую энергию. СВМПЭ легче, прочнее на разрыв и не боится влаги, но плавится при нагреве выше 135 °C. Арамид термостоек до 150 °C, но тяжелее и теряет прочность при намокании.

Противоосколочные панели

Комбинированные бронепанели из различных материалов, обеспечивающие защиту от осколков класса С-2 — способность сдерживать поражающие элементы ручных гранат РГД-5, РГН и РГО. Вес квадратного метра изделия составляет менее 30 кг. Панели устанавливаются по бокам защитного сооружения и могут оперативно заменяться в случае повреждения.

Противоосколочные стенки и тюфяки

Согласно СП 542.1325800.2024, в составе ЗОК применяются противоосколочные стенки и тюфяки/маты. Противоосколочные стенки обеспечивают первый уровень защиты и применяются на объектах с максимальными требованиями к безопасности. Тюфяки и маты используются как дополнительные элементы для локализации осколков в сочетании с основными барьерами.

Сетки из СВМПЭ

Для комбинированных систем применяются сетки на основе сверхвысокомолекулярного полиэтилена с дополнительной защитой от ультрафиолетового излучения и размером ячейки не более 50×50 мм. Диаметр шнура из СВМПЭ выбирается в диапазоне 3–6 мм в зависимости от присваиваемого класса защиты.

Преимущества комбинированных ЗОК с противоосколочными элементами

Многоуровневая защита от всех поражающих факторов

Комбинированная система нейтрализует не только таранный удар дрона, но и вторичные факторы: воздушную ударную волну, кумулятивную струю и осколки. Это соответствует функциональным требованиям СП 542.1325800.2024 с учётом Изменения № 1.

Разделение функций между контурами

Наружный контур принимает удар, внутренний улавливает осколки. Такое разделение позволяет оптимизировать каждый контур под свою задачу и снизить металлоёмкость конструкции.

Гибкость комплектации

Заказчик может усилить базовую конструкцию съёмными противоосколочными сетчатыми панелями — например, панелями «Махаон-Практика», изготовленными из специального четырёхслойного материала, гасящего импульс осколков. Повреждённые элементы заменяются точечно, без разборки всей системы.

Автономность и совместимость

Комбинированные ЗОК не создают радиопомех, не требуют выделения частот и могут применяться на объектах, где активные системы РЭБ неприменимы или недостаточны.

Соответствие нормативам

Проектирование выполняется строго по СП 542.1325800.2024 с учётом Изменения № 1. Конструкция монтируется без контакта с защищаемым объектом, обеспечивая естественное охлаждение и доступ для обслуживания.

Состав комбинированной ЗОК по элементам

Для каких объектов подходят комбинированные ЗОК

• Нефтегазовая отрасль — резервуарные парки (РВС), нефтебазы, газораспределительные станции, компрессорные;

• Энергетика — трансформаторные подстанции 110–750 кВ, открытые распределительные устройства (ОРУ), силовые трансформаторы;

• Промышленность — производственные цеха, технологические площадки, конвейерные галереи;

• Транспортная инфраструктура — мостовые переходы, аэропорты, логистические терминалы;

• Объекты критической инфраструктуры — в соответствии с заданием застройщика (технического заказчика) на проектирование.

Как заказать комбинированные ЗОК с противоосколочными элементами

1. Заявка — опишите объект, площадь и задачи защиты;

2. Аудит — выезд инженера, обмер, оценка уязвимых зон и существующих коммуникаций;

3. Проект — расчёт конструкций по СП 542.1325800.2024 с учётом Изменения № 1, определение уровня приемлемого ущерба, 3D-модель, рабочие чертежи;

4. Изготовление — комплектация опор, тросов, сеток, противоосколочных панелей и матов;

5. Монтаж — установка «под ключ» с исполнительной документацией;

6. Сопровождение — консультации по эксплуатации, периодический контроль состояния конструкций.

Часто задаваемые вопросы (FAQ)

Чем комбинированная ЗОК отличается от моноконструкции?

Моноконструкция использует один тип барьера — например, только сетку или только тросы. Комбинированная ЗОК сочетает несколько типов элементов: наружный контур для перехвата дрона и внутренний противоосколочный контур для улавливания осколков. Это обеспечивает защиту от всех поражающих факторов атаки БПЛА.

Соответствуют ли ваши решения Изменению № 1 к СП 542.1325800.2024?

Да. Все проекты разрабатываются с учётом Изменения № 1, вступившего в силу 26 сентября 2026 года. В расчётах учитываются динамический удар, обрыв опорного элемента, требования к возгораемости сеток и понятие «приемлемый ущерб».

Какие противоосколочные элементы входят в состав ЗОК?

Применяются баллистические маты из СВМПЭ или арамида (25–50 слоёв), противоосколочные панели класса С-2, противоосколочные стенки и сетки из СВМПЭ с ячейкой не более 50×50 мм. Комплектация подбирается под конкретный объект и уровень угрозы.

Работает ли такая защита против FPV-дронов?

Да. Сетки с мелкой ячейкой из СВМПЭ и стальные тросы эффективно перехватывают малоразмерные дроны, включая FPV-типы. Противоосколочный контур дополнительно защищает от вторичных поражающих факторов.

Что происходит при обрыве одной мачты?

Конструкция проектируется так, чтобы при разрушении отдельного опорного элемента защитные функции сохранялись на остальной площади. Расчётный случай обрыва опоры является обязательным сценарием по Изменению № 1 к СП 542.1325800.2024.
