Защитные ограждающие конструкции на основе мачто-тросовых сооружений и пространственных ферм

Что такое мачто-тросовые ЗОК и пространственные фермы

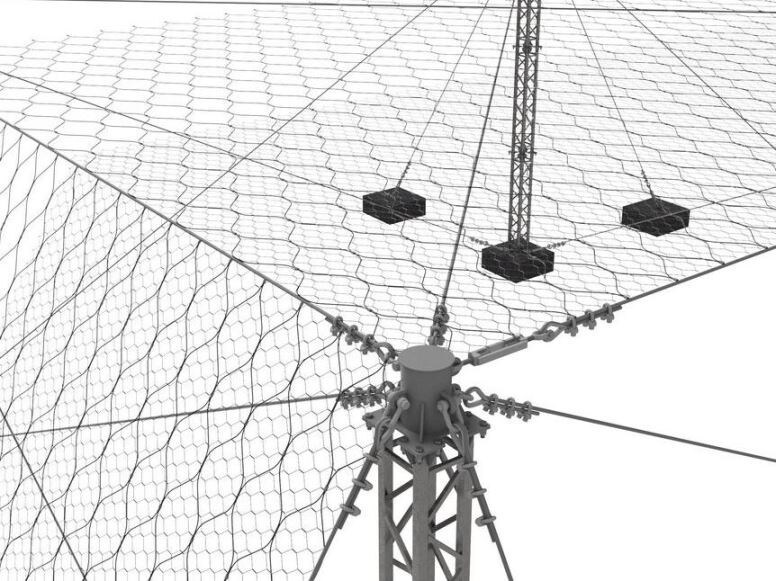

Защитные ограждающие конструкции (ЗОК) на основе мачто-тросовых сооружений — это инженерные системы, в которых несущую функцию выполняют вертикальные мачты (опоры), а защитную — система натянутых стальных тросов (канатов) и улавливающих сеток, закреплённых между ними. В отличие от каркасных решений на базе строительных лесов, мачто-тросовые системы позволяют перекрывать пролёты в десятки метров с минимальным количеством опор, что снижает металлоёмкость на погонный метр и ускоряет монтаж.

Пространственные фермы — это объёмные решётчатые конструкции из круглых или профильных труб (Ø48–114 мм либо 60×60–120×120 мм), которые образуют жёсткий пространственный каркас над защищаемым объектом. На фермы натягивается сеть из сверхвысокомолекулярного полиэтилена (СВМПЭ) или стальных тросов, создавая один или несколько контуров перехвата. Пространственная ферма — это геометрически неизменяемая система из прямых стержней, не лежащих в одной плоскости и соединённых по концам шарнирами.

Оба типа конструкций относятся к пассивным средствам защиты: они не излучают радиоволн, не требуют энергопитания и не могут быть подавлены средствами РЭБ противника. Дрон физически останавливается сеткой или тросом до контакта с охраняемым объектом.

Соответствие СП 542.1325800.2024 — нормативная основа проектирования

Все решения разрабатываются в соответствии со СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» (утв. Приказом Минстроя России от 25.12.2024 № 910/пр, введён в действие с 26.01.2025).

С 26 сентября 2026 года действует Изменение № 1 к СП 542.1325800.2024, утверждённое приказом Минстроя России от 25.08.2026 № 566/пр. Ключевые изменения, непосредственно касающиеся мачто-тросовых и ферменных систем:

• Введён термин «приемлемый ущерб» — допустимая степень повреждения объекта, устанавливаемая эксплуатирующей организацией в задании на проектирование;

• Введено понятие «расстояние безопасности» — минимальное расстояние между ЗОК и объектом, гарантирующее соблюдение уровня приемлемого ущерба;

• Обновлены требования к улавливающим сетчатым и несущим тросовым системам, а также к сеткам из полимерных и композитных материалов (в части возгораемости);

• Нагрузка от «падения БПЛА» заменена на расчёт динамического удара с учётом наиболее неблагоприятных точек и направлений;

• Добавлен расчётный случай обрыва опорного элемента — конструкции должны сохранять защитные функции при разрушении отдельной мачты или узла;

• Область применения расширена на технологическое оборудование, открытые площадки и некапитальные быстровозводимые сооружения.

Защитная тросовая конструкция по СП 542.1325800.2024 определяется как пространственная конструкция из стальных тросов (канатов) и узлов крепления. Пространственные фермы и мачто-тросовые системы полностью соответствуют этой формулировке и проходят расчёт по всем сценариям, установленным сводом правил.

Технические характеристики мачто-тросовых ЗОК

Несущие опоры (мачты)

Применяются стальные опоры нескольких типов: анкерные (для фиксации концов защитной системы), промежуточные (устанавливаемые между анкерными), опоры с тросовыми растяжками (для устойчивости) и пространственные опорные конструкции (рамы). Каждая опора рассчитывается индивидуально с учётом постоянных, монтажных, климатических и особых нагрузок, предусмотренных проектной документацией. Типовых размеров для таких конструкций не существует — параметры определяются проектом.

Тросовая система

Защитная тросовая конструкция представляет собой пространственную систему из стальных канатов. Диаметр тросов варьируется в зависимости от класса защиты: для лёгких контуров — от 8 мм, для усиленных — до 30 мм. Тросы соединяются между собой скобами, образуя сетку с заданным шагом (например, 600 мм для защиты нефтебаз). Натяжение обеспечивается талрепами, что позволяет компенсировать температурные деформации и сохранять проектные параметры в течение всего срока эксплуатации.

Улавливающие сетки

Поверх тросового контура или вместо него может устанавливаться сетка из СВМПЭ. Диаметр шнура из сверхвысокомолекулярного полиэтилена выбирается в диапазоне 3–6 мм в зависимости от присваиваемого класса защиты. Для шнура диаметром 5 мм предельная разрывная нагрузка составляет 1500 кгс. В зависимости от класса угрозы устанавливается один или два контура сети — это позволяет перехватывать дрон до контакта с ограждающими конструкциями и выносить точку детонации за пределы защищаемого объекта.

Пространственные фермы

Объёмные решётчатые конструкции из круглой (Ø48–114 мм) или профильной (60×60–120×120 мм) трубы. Типы решётки подбираются под конкретную задачу: для ангаров, вертолётных площадок, резервуарных парков. Пространственные фермы обеспечивают жёсткость и распределение нагрузки, несущие элементы каркаса воспринимают усилия и служат для крепления узлов. Фермы устанавливаются на удалении от защищаемого объекта (до 5 метров и более), образуя своеобразный купол, поверх которого натягиваются сети.

Преимущества мачто-тросовых ЗОК и пространственных ферм

Минимальное количество опор при больших пролётах

Отдельно стоящие мачты шатрового типа с тросовой сетью между ними позволяют перекрывать пролёты в десятки метров. Это снижает металлоёмкость на погонный метр и стоимость защиты по сравнению с каркасными решениями на основе лесов. Система используется как внешний, самый дальний контур защиты территории.

Распределение ударной нагрузки

Тросовая система работает как единое целое: при ударе дрона нагрузка распределяется по нескольким тросам и передаётся на опоры, что снижает риск локального разрушения. Пространственные фермы дополнительно обеспечивают жёсткость и равномерное распределение усилий по всем элементам каркаса.

Работа при обрыве опоры

Изменение № 1 к СП 542.1325800.2024 вводит расчётный сценарий обрыва отдельного опорного элемента при особом воздействии. Конструкция проектируется так, чтобы при разрушении одной мачты защитные функции сохранялись на остальной площади.

Автономность и совместимость

Мачто-тросовые ЗОК не создают радиопомех, не требуют выделения частот и могут применяться на объектах, где активные системы РЭБ неприменимы. Они совместимы с другими мерами защиты и могут объединяться в многоуровневые комплексы.

Экономия при групповой защите

При объединении ферменных каркасов в общую систему для группы объектов сокращается необходимое количество опор и снижается стоимость одного квадратного метра перекрываемой площади.

Сравнение мачто-тросовых ЗОК и пространственных ферм

Мачто-тросовые системы оптимальны для защиты протяжённых периметров и открытых технологических площадок. Пространственные фермы — для локальных объектов, где требуется создать купол над резервуаром, трансформатором или группой оборудования.

Для каких объектов подходят мачто-тросовые ЗОК и пространственные фермы

• Нефтегазовая отрасль — резервуарные парки (РВС), нефтебазы, газораспределительные станции, компрессорные;

• Энергетика — трансформаторные подстанции 110–750 кВ, открытые распределительные устройства (ОРУ), силовые трансформаторы;

• Промышленность — производственные цеха, технологические площадки, конвейерные галереи;

• Транспортная инфраструктура — мостовые переходы, аэропорты, логистические терминалы;

• Объекты атомной энергетики — в соответствии с заданием застройщика (технического заказчика).

Согласно СП 542.1325800.2024, свод правил распространяется на проектирование ЗОК для объектов организаций Госкорпорации «Росатом» в случаях, если это предусмотрено заданием застройщика.

Как заказать мачто-тросовые ЗОК и пространственные фермы

1. Заявка — опишите объект, площадь и задачи защиты;

2. Аудит — выезд инженера, обмер, оценка уязвимых зон и существующих коммуникаций;

3. Проект — расчёт конструкций по СП 542.1325800.2024 с учётом Изменения № 1, 3D-модель, рабочие чертежи;

4. Изготовление — производство мачт, ферм, тросов, сеток и метизов;

5. Монтаж — установка «под ключ» с исполнительной документацией;

6. Сопровождение — консультации по эксплуатации, периодический контроль состояния конструкций.

Часто задаваемые вопросы (FAQ)

Чем мачто-тросовые ЗОК отличаются от конструкций на основе строительных лесов?

Мачто-тросовые системы используют отдельно стоящие мачты и натянутые тросы, что позволяет перекрывать большие пролёты с минимальным количеством опор. Конструкции на лесах — это связный каркас, который эффективен для компактных объектов и сложных фасадов, но требует больше металла на погонный метр.

Соответствуют ли ваши решения Изменению № 1 к СП 542.1325800.2024?

Да. Все проекты разрабатываются с учётом Изменения № 1, вступившего в силу 26 сентября 2026 года. В расчётах учитываются динамический удар, обрыв опорного элемента, требования к возгораемости сеток и понятие «приемлемый ущерб».

Какой класс защиты обеспечивают мачто-тросовые ЗОК?

Обеспечивается уровень защищённости с четвёртого по второй класс включительно (по СП 542.1325800.2024). Конструкции проектируются с учётом таранного удара беспилотников категории «средние»: масса взрывчатого вещества — до 15 кг, скорость сближения — до 200 км/ч.

Работает ли такая защита против FPV-дронов и БПЛА самолётного типа?

Да. Тросово-сетчатые завесы эффективно перехватывают как FPV-дроны, так и БПЛА самолётного типа. При попадании в сеть из стальных тросов дрон сползает по ней вниз, не достигая защищаемого объекта.

Что происходит при обрыве одной мачты?

Конструкция проектируется так, чтобы при разрушении отдельного опорного элемента защитные функции сохранялись на остальной площади. Расчётный случай обрыва опоры является обязательным сценарием по Изменению № 1 к СП 542.1325800.2024.
