Защитные ограждающие конструкции на основе трубо-хомутовых сооружений

Что такое ЗОК на основе трубо-хомутовых сооружений

Защитные ограждающие конструкции (ЗОК) на основе трубо-хомутовых сооружений — это инженерные системы физической защиты зданий, сооружений и технологического оборудования от атак беспилотных летательных аппаратов. Основу конструкции составляет пространственный каркас из стальных труб, соединяемых поворотными и глухими хомутами. Поверх каркаса натягивается мелкоячеистая сетка, которая принимает на себя удар дрона и не допускает его прямого контакта с защищаемым объектом.

В отличие от рамных и клиновых систем, трубо-хомутовые соединения позволяют создавать каркас практически любой геометрии: обходить существующие коммуникации, повторять криволинейные фасады, адаптироваться под стеснённые условия промышленных площадок. Монтаж выполняется без сварки, что критически важно для пожароопасных объектов и зон с ограничением на огневые работы.

Соответствие СП 542.1325800.2024 — нормативная основа

Все решения разрабатываются в соответствии со СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» (утв. Приказом Минстроя России от 25.12.2024 № 910/пр, введён в действие с 26.01.2025). Свод правил распространяется на проектирование ЗОК для безопасного прикрытия зданий, строений и сооружений различного функционального назначения от атак БПЛА.

С 26 сентября 2026 года действует Изменение № 1 к СП 542.1325800.2024, утверждённое приказом Минстроя России от 25.08.2026 № 566/пр. Ключевые изменения, непосредственно касающиеся трубо-хомутовых систем:

• Введён термин «приемлемый ущерб» — допустимая степень повреждения объекта, устанавливаемая эксплуатирующей организацией в задании на проектирование;

• Введено понятие «расстояние безопасности» — минимальное расстояние между ЗОК и объектом, гарантирующее соблюдение уровня приемлемого ущерба с учётом прогиба сетки и взрывной нагрузки;

• Нагрузка от «падения БПЛА» заменена на расчёт динамического удара с учётом наиболее неблагоприятных точек и направлений;

• Добавлен расчётный случай обрыва опорного элемента — конструкция должна сохранять защитные функции при разрушении отдельного узла;

• Область применения расширена на технологическое оборудование, открытые площадки и некапитальные быстровозводимые сооружения;

• Полимерные, композитные и текстильные сетки допущены к использованию при условии подтверждения группы возгораемости.

В СП 542.1325800.2024 указано, что в качестве опорных конструкций допускается применять конструкции на основе строительных лесов. Трубо-хомутовые леса полностью соответствуют этой формулировке и проходят расчёт по всем сценариям, установленным сводом правил.

Технические характеристики трубо-хомутовых ЗОК

Несущий каркас

Основу конструкции составляют стальные трубы диаметром 48–57 мм. Типовые хомутовые леса изготовлены из труб 57×3 мм и применяются при возведении, реконструкции и ремонте зданий и сооружений высотой до 80 м. Стойки соединяются между собой по принципу «труба в трубу», соединение фиксируется болтом диаметром 8 мм.

Типы соединений

Применяются неповоротные (глухие) хомуты — для скрепления элементов под прямым углом, и поворотные хомуты — для произвольного угла. Хомуты фиксируются с помощью интегрированного комплекта Т-образного болта, шайбы и гайки, обеспечивая надёжное крепление элементов между собой. Такая система позволяет создавать каркас любой геометрии, включая криволинейные и ступенчатые фасады.

Защитное покрытие

Поверх каркаса натягивается мелкоячеистая сетка — оцинкованная или высокопрочная. При повышенных требованиях устанавливается несколько контуров защиты вместо одного барьера: 2–3 уровня стальных тросов, поверх которых натянута оцинкованная или высокопрочная сетка с мелкой ячейкой. Это позволяет перехватывать дрон до контакта с ограждающими конструкциями и выносить точку детонации за пределы защищаемого объекта.

Типовые параметры

Преимущества трубо-хомутовых ЗОК

Гибкость конфигурации

Система адаптируется к зданиям, резервуарам и оборудованию разной геометрии. Поворотные хомуты позволяют обходить существующие коммуникации и рельеф, что невозможно при использовании жёстких рамных конструкций. При сложной геометрии применяются консоли, мачты, фермы и узлы сопряжения.

Монтаж без сварки

Разъёмные болтовые соединения упрощают сборку конструкции на объекте. Это критически важно для пожароопасных объектов, где проведение огневых работ ограничено или запрещено. Каркас собирается из элементов, которые поставляются в готовом виде и соединяются на месте.

Модульность и масштабируемость

Модульный принцип позволяет формировать каркас под размеры защищаемой зоны любой площади. Повреждённые элементы заменяются точечно, без разборки всей конструкции. При необходимости конструкция может быть демонтирована и перенесена на другой объект.

Автономность

Конструкция не требует энергопитания, не создаёт радиопомех и не может быть подавлена средствами РЭБ противника. Она работает автономно и не требует выделения радиочастот.

Соответствие нормативам

Проектирование выполняется строго по СП 542.1325800.2024 с учётом Изменения № 1. Конструкция монтируется без контакта с защищаемым объектом, обеспечивая естественное охлаждение и доступ для обслуживания.

Сравнение с другими типами ЗОК

Трубо-хомутовые леса — оптимальный выбор для объектов со сложной геометрией, стеснёнными условиями и необходимостью обхода существующих коммуникаций.

Для каких объектов подходит защита на основе трубо-хомутовых сооружений

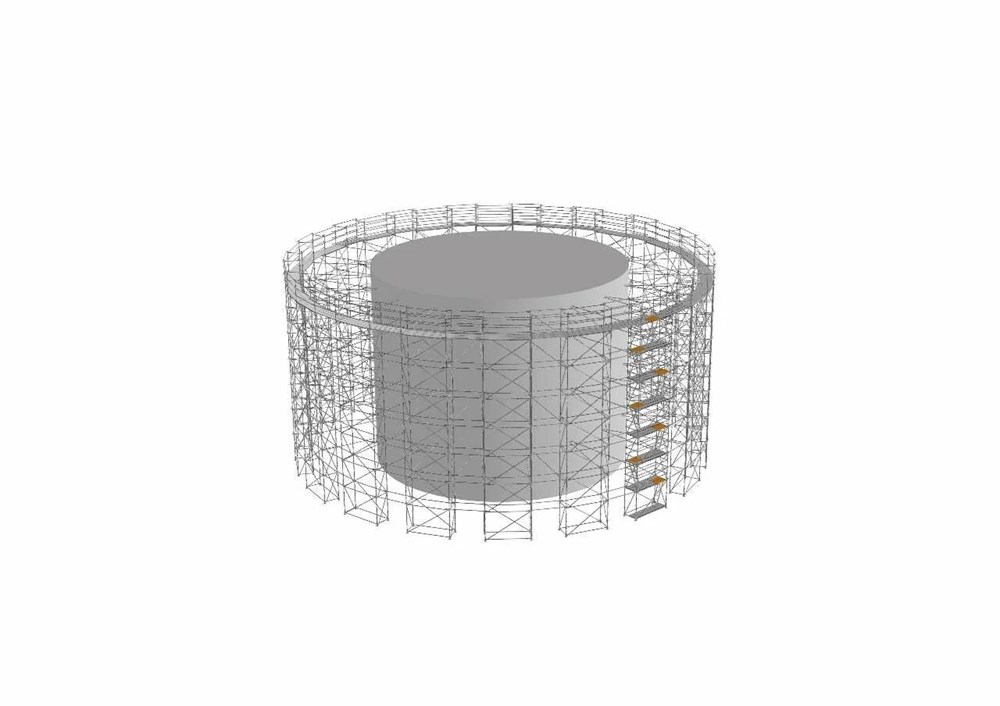

• Нефтегаз и химия — резервуарные парки и РВС, ректификационные колонны, компрессорные и насосные, узлы редуцирования, эстакады;

• Энергетика — трансформаторные подстанции 110–750 кВ, открытые распределительные устройства (ОРУ), силовые трансформаторы, машинные залы ТЭЦ, ГРЭС и ГЭС;

• Промышленность — производственные цеха, конвейерные галереи, технологические площадки, объекты ГОК и переработки;

• Логистика и хранение — распределительные центры, склады ответственного хранения, транспортные терминалы, портовые сооружения, ангары;

• Объекты атомной энергетики — в соответствии с заданием застройщика (технического заказчика) на проектирование.

Как заказать ЗОК на основе трубо-хомутовых сооружений

1. Заявка — опишите объект, площадь и задачи защиты;

2. Аудит — выезд инженера, обмерный аудит, оценка уязвимых зон и существующих коммуникаций;

3. Проект — расчёт конструкций по СП 542.1325800.2024 с учётом Изменения № 1, 3D-модель, рабочие чертежи;

4. Изготовление — комплектация труб, хомутов, сеток и метизов;

5. Монтаж — сборка без сварки, установка «под ключ» с исполнительной документацией;

6. Сопровождение — консультации по эксплуатации, периодический контроль состояния конструкций.

Часто задаваемые вопросы (FAQ)

Чем трубо-хомутовые леса отличаются от рамных?

Трубо-хомутовые леса состоят из отдельных труб, соединяемых поворотными и глухими хомутами. Это позволяет создавать конструкции любой геометрии, включая криволинейные и ступенчатые фасады, а также обходить существующие коммуникации. Рамные леса имеют фиксированную геометрию и менее гибки.

Соответствуют ли ваши решения Изменению № 1 к СП 542.1325800.2024?

Да. Все проекты разрабатываются с учётом Изменения № 1, вступившего в силу 26 сентября 2026 года. В расчётах учитываются динамический удар, обрыв опорного элемента, требования к возгораемости сеток и понятие «приемлемый ущерб».

Выдержит ли конструкция прямое попадание крупного дрона?

Да, при правильном расчёте. Несущие трубы диаметром от 48 мм и хомутовые соединения обеспечивают распределение ударной энергии по всей длине каркаса. Для каждого объекта мы подбираем конструкцию с необходимым запасом прочности.

Работает ли такая защита против FPV-дронов?

Да. Сетки с мелкой ячейкой и стальные тросы эффективно перехватывают малоразмерные дроны, включая FPV-типы. При попадании в сеть дрон сползает по ней вниз, не достигая защищаемого объекта.

Сколько времени занимает монтаж?

Модульные системы собираются на болтовых соединениях, что ускоряет установку. Типовой периметр промышленного объекта закрывается за 1–3 недели в зависимости от площади и сложности геометрии.
