Железобетонные защитные ограждающие конструкции и убежища от БПЛА

Что такое железобетонные ЗОК и почему они незаменимы для критических объектов

Железобетонные защитные ограждающие конструкции (ЗОК) — это капитальные инженерные системы физической защиты, в которых несущую и защитную функцию выполняет монолитный или сборный железобетон. В отличие от сетчатых и тросовых решений, железобетон работает не на перехват дрона в воздухе, а на поглощение и рассеивание ударной нагрузки при прямом попадании. Массивная бетонная стена принимает таранный удар БПЛА, гасит кинетическую энергию, сдерживает осколки и воздушную ударную волну — и при этом не пропускает поражающие факторы к защищаемому объекту.

Именно поэтому железобетонные ЗОК выбирают для объектов, где цена прорыва максимальна: нефтебазы, трансформаторные подстанции, АЗС, склады горюче-смазочных материалов, промышленные цеха с непрерывным циклом. Там, где сетка лишь останавливает дрон, бетон гарантирует, что даже при детонации боевой части объект останется работоспособным.

Соответствие СП 542.1325800.2024 — нормативная основа проектирования

Все железобетонные решения разрабатываются в соответствии со СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» (утв. Приказом Минстроя России от 25.12.2024 № 910/пр, введён в действие с 26.01.2025). Свод правил распространяется на проектирование ЗОК для безопасного прикрытия зданий, строений и сооружений различного функционального назначения от атак БПЛА.

СП 542.1325800.2024 прямо выделяет железобетонные и габионные конструкции как один из допустимых типов ЗОК, в том числе с противоосколочными элементами на базе железобетонных и габионных конструкций.

С 26 сентября 2026 года действует Изменение № 1 к СП 542.1325800.2024, утверждённое приказом Минстроя России от 25.08.2026 № 566/пр. Ключевые изменения, непосредственно касающиеся железобетонных ЗОК и убежищ:

• Введён термин «приемлемый ущерб» — допустимая степень повреждения защищаемого объекта, которую определяет эксплуатирующая организация и указывает в задании на проектирование;

• Введено понятие «расстояние безопасности» — минимальное расстояние между ЗОК и объектом, гарантирующее соблюдение уровня приемлемого ущерба с учётом прогиба сетки и взрывной нагрузки;

• Нагрузка от «падения БПЛА» заменена на расчёт динамического удара (удар) с учётом различных направлений и точек удара, включая наиболее неблагоприятные сценарии;

• Динамическую нагрузку разрешено заменять эквивалентной статической при расчётах последствий воздействия на строительные конструкции;

• Область применения расширена на некапитальные сборно-разборные быстровозводимые спецсооружения, технологическое оборудование и открытые технологические площадки.

Технические характеристики железобетонных ЗОК

Монолитные железобетонные стены

Основной тип конструкции для защиты периметра и отдельных объектов. Выполняются из тяжёлого бетона класса не ниже B25 с армированием стальными стержнями периодического профиля. Толщина стены определяется расчётом на динамический удар и может достигать 300–500 мм в зависимости от класса угрозы. Монолитные стены возводятся на фундаменте (свайном или ленточном) и обеспечивают максимальную степень защиты.

Сборные железобетонные модули

Быстровозводимые конструкции заводского изготовления. Модули собираются на площадке из готовых элементов: стеновых панелей, плит перекрытия, угловых блоков. Скорость монтажа — от нескольких дней до нескольких недель в зависимости от площади. Такие конструкции применяются для защиты АЗС, трансформаторных подстанций, небольших технологических объектов.

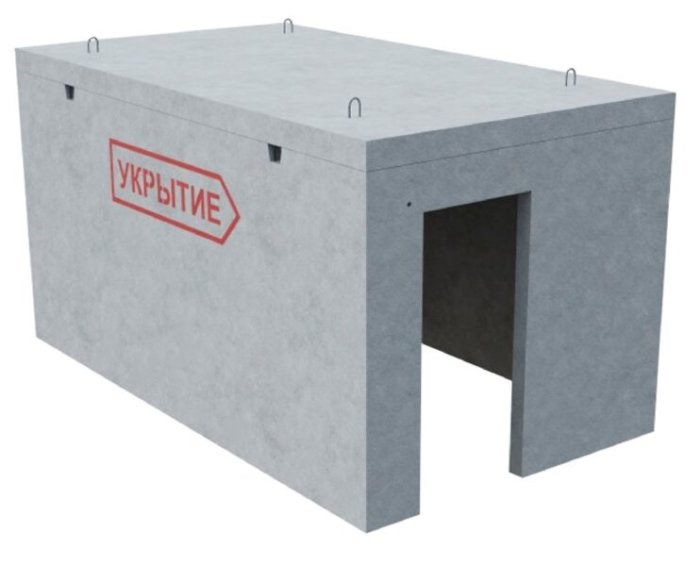

Убежища и укрытия

Быстровозводимые железобетонные укрытия — отдельный класс ЗОК, предназначенный для защиты людей. Производятся в заводских условиях и поставляются в готовом виде. Типовые размеры рассчитаны на 7, 14 и 20 человек. Комплектация включает установку дверей, лавок, покраску и отделку, вентиляцию, гидроизоляцию; укрытия могут быть оснащены аптечкой и пожарным щитом. Изделия защищают не только от БПЛА, но и от стрелкового оружия и разрывов ручных гранат.

Убежища применяются на объектах транспортной и энергетической инфраструктуры, предприятиях, а также для защиты людей в общественных пространствах. Площадь одного уличного модуля составляет около 8,5 квадратных метра.

Противоосколочные элементы

Железобетонные ЗОК могут дополняться противоосколочными элементами: стенками, тюфяками, матами. Согласно СП 542.1325800.2024, противоосколочная стенка — это конструкция, позволяющая предотвратить поражение людей и оборудования вторичными осколками.

Преимущества железобетонных ЗОК

Максимальная защита от всех поражающих факторов

Железобетон сдерживает таранный удар, осколки, воздушную ударную волну и кумулятивную струю. Это соответствует функциональным требованиям СП 542.1325800.2024 с учётом Изменения № 1.

Капитальность и долговечность

Срок службы железобетонных конструкций — 50 лет и более. Они не требуют замены сеток, подтяжки тросов и регулярного обслуживания.

Ремонтопригодность

Повреждённые элементы сборных конструкций заменяются точечно, без разборки всей системы. Монолитные стены восстанавливаются ремонтными составами.

Соответствие нормативам

Проектирование выполняется строго по СП 542.1325800.2024 с учётом Изменения № 1. Конструкции рассчитываются на динамический удар с учётом наиболее неблагоприятных сценариев.

Сравнение железобетонных ЗОК с другими типами защиты

Железобетонные ЗОК — оптимальный выбор для объектов с максимальными требованиями к защите и для защиты людей.

Для каких объектов подходят железобетонные ЗОК и убежища

• Нефтегазовая отрасль — АЗС, нефтебазы, резервуарные парки (РВС), газораспределительные станции;

• Энергетика — трансформаторные подстанции 110–750 кВ, открытые распределительные устройства (ОРУ), силовые трансформаторы;

• Промышленность — производственные цеха, технологические площадки, склады горюче-смазочных материалов;

• Транспортная инфраструктура — мостовые переходы, аэропорты, логистические терминалы;

• Общественные пространства — парки, площади, остановки транспорта (уличные убежища);

• Объекты критической инфраструктуры — в соответствии с заданием застройщика (технического заказчика) на проектирование.

Как заказать железобетонные ЗОК и убежища

1. Заявка — опишите объект, площадь и задачи защиты;

2. Аудит — выезд инженера, обмер, оценка уязвимых зон;

3. Проект — расчёт конструкций по СП 542.1325800.2024 с учётом Изменения № 1, определение уровня приемлемого ущерба, рабочие чертежи;

4. Изготовление — производство сборных железобетонных элементов или подготовка к монолитным работам;

5. Монтаж — возведение «под ключ» с исполнительной документацией;

6. Сопровождение — консультации по эксплуатации, периодический контроль состояния конструкций.

Часто задаваемые вопросы (FAQ)

Соответствуют ли железобетонные ЗОК СП 542.1325800.2024?

Да. СП 542.1325800.2024 прямо выделяет железобетонные и габионные конструкции как один из допустимых типов ЗОК, в том числе с противоосколочными элементами. Все проекты разрабатываются с учётом Изменения № 1.

Какие убежища вы предлагаете?

Быстровозводимые железобетонные укрытия заводского изготовления на 7, 14 и 20 человек. Комплектация: двери, лавки, вентиляция, гидроизоляция, аптечка, пожарный щит. Укрытия защищают от БПЛА, стрелкового оружия и разрывов ручных гранат.

Чем железобетонные ЗОК отличаются от сетчатых?

Сетчатые ЗОК перехватывают дрон в воздухе, но не всегда сдерживают осколки и ударную волну. Железобетонные ЗОК принимают удар на себя и полностью блокируют все поражающие факторы. Для критических объектов рекомендуется комбинация: сетчатый контур для перехвата и железобетонный — для локализации последствий.

Сколько времени занимает возведение?

Сборные конструкции монтируются за несколько дней или недель в зависимости от площади. Монолитные стены требуют времени на бетонирование и набор прочности, но обеспечивают максимальную степень защиты.

Что происходит при прямом попадании крупного дрона?

При правильном расчёте железобетонная стена принимает таранный удар, гасит кинетическую энергию и сдерживает осколки. Конструкция проектируется с учётом динамического удара по наиболее неблагоприятным сценариям, установленным Изменением № 1 к СП 542.1325800.2024.
